Konfigurace věže& Kompozitní příčné paže

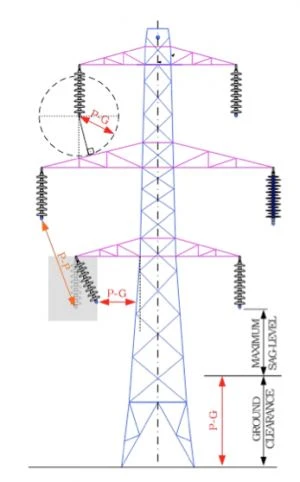

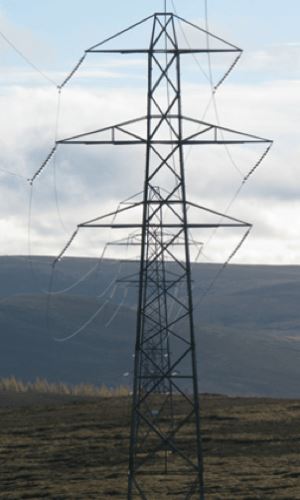

Typická věž se dvěma okruhy typu používaného ve Velké Británii a jinde je znázorněna na obr. 1. Výška věže je zde účinně určena faktory, jako jsou zákonné vzdálenosti od země, průhyb vodiče, délka izolátoru, oddělení vodičů od vodičů, požadavky na vzdálenost vodiče od věže a stínění blesku. V závislosti na napětí systému, délce rozpětí, vodiči a provozním prostředí se některé z těchto faktorů stávají důležitějšími než jiné. Možné podmínky vyfukování (tj. Když sestava izolátoru porušuje požadovanou vzduchovou mezeru od věže) navíc přispívají k určení šířky věže a také při provádění výpočtů vodič-věž.
Mezi hlavní výhody kompozitních příčných ramen patří to, že výkyv izolátoru ve větrných podmínkách je omezen na minimum a místo toho je určen kovovými upínacími sestavami. Rovněž neexistuje žádný požadavek na další výšku věže, aby se přizpůsobila délce samotné izolační šňůry. Proto použití kompozitních izolačních příčníků může účinně zvýšit výšky vodičů o stejnou vzdálenost, tj. Asi 4 mv případě vedení 400 kV. V zásadě takové řešení může:
1. vyřešit problémy se světlou výškou na stávajících tratích;
2. umožnit větší průhyb na stávajících nebo nových vodičích, což je zásadní pro zlepšení kapacity přenosu energie, protože to umožňuje vodičům pracovat při nejvyšších jmenovitých teplotách, aniž by tím byly porušeny vzdušné vzdálenosti;
3. usnadnit zvyšování napětí díky zlepšeným vzdálenostem od věží, zejména proto, že je zmírněno riziko výbuchu;

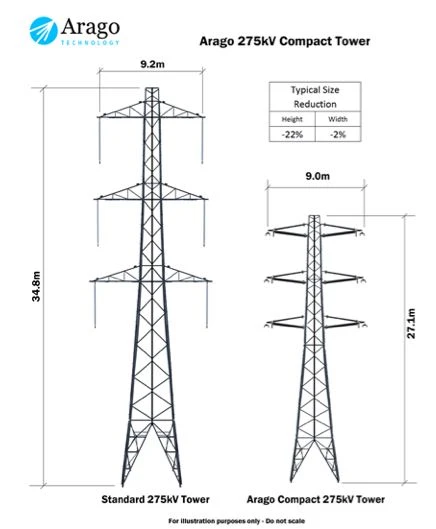

4. povolit kompaktnější věže s menšími základy, a proto snížené náklady (viz obr. 3).
Mechanické požadavky
Za normálního provozu jsou vyšší prvky příčníku v tahu a spodní prvky v tlaku (jako na obr. 4). Odborníci také poznamenali, že základním limitem pro použití takového příčného ramene je pevnost v tlaku jeho spodního členu. Pokud je tento limit překročen, příčné rameno se zapne. Nejextrémnější a nejmeznější situace pro návrh je obvykle za podmínek přetrženého drátu, kdy v příčném rameni dochází k vysokým asymetrickým napětím. To není menší problém pro příčníky navržené tak, aby byly schopné otáčet se do strany, jak je vidět na kompaktních liniích podepřených ocelovými tyčemi. Kompozitní příčníky izolátoru se proto staly populární pro takové aplikace. I v tomto případě však bude nutné izolátory „zdvojnásobit“, aby poskytly dostatečnou pevnost v tlaku (jako na obr. 5). Je to proto, že tradiční kompozitní izolátory nejsou schopny zajistit dostatečnou pevnost v tlaku, protože jejich průměry by se musely zvětšit do té míry, že by byly příliš těžké nebo příliš nákladné na výrobu. V případech strmého terénu, cvalu nebo prolévání ledu je třeba při návrhu elektrického vedení vzít v úvahu okolnosti, kdy je příční rameno vystaveno vztlaku.
